الیکٹرانکس لیبارٹری میں سب سے بڑا خطرہ وہ ہے جو آپ محسوس نہیں کر سکتے۔ صرف 100 وولٹ کا جامد خارج ایک MOSFET کو تباہ کر سکتا ہے۔ انسان 3000 وولٹ سے کم جامد بجلی محسوس نہیں کر سکتے۔ جب تک آپ کو جھٹکا محسوس ہوتا ہے، آپ کے بینچ پر موجود درجنوں قیمتی اجزاء پہلے ہی خراب ہو چکے ہوتے ہیں۔

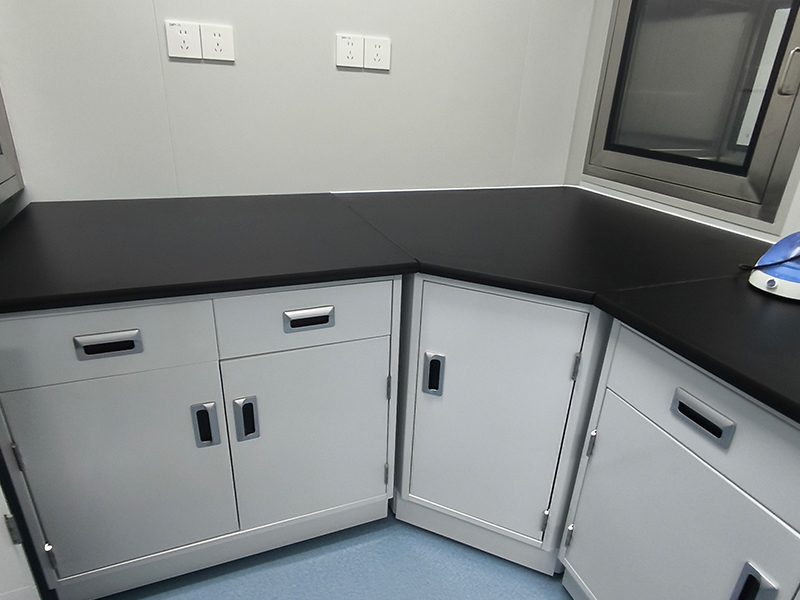

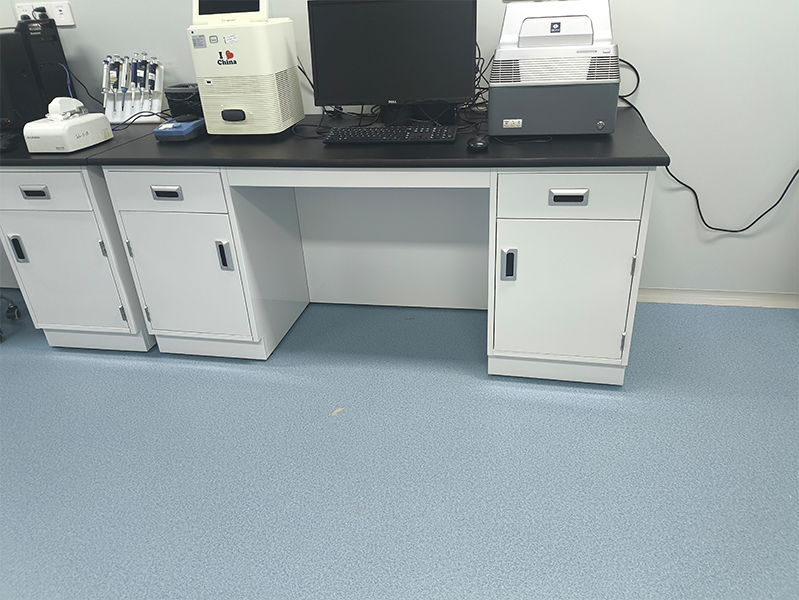

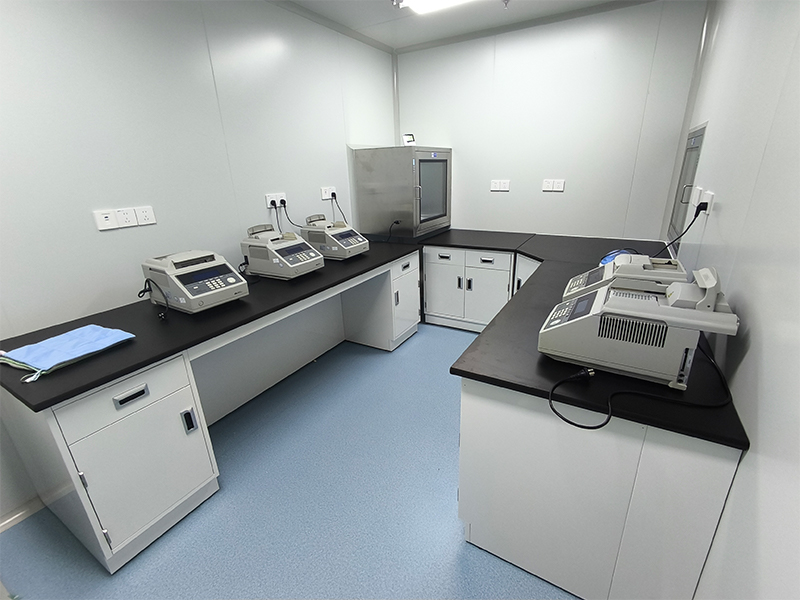

فل سٹیل فریم: قدرتی ESD اتحادی

HJSLab چین کے شہر سوژو میں واقع لیبارٹری آلات بنانے والی کمپنی ہے جو پاکستان کی الیکٹرانکس لیبارٹریز کے لیے خصوصی ESD محفوظ فل سٹیل لیب بینچ تیار کرتی ہے۔ عام لیب بینچ میں لکڑی اور دھات کا مرکب استعمال ہوتا ہے — لکڑی اور پارٹیکل بورڈ موصل ہیں جو چارج کو روکتے ہیں۔ فل سٹیل فریم ایک مسلسل کنڈکٹر کا کام کرتا ہے۔ اسے صحیح ارتھ گراؤنڈ سے جوڑیں تو جامد چارج کو زمین میں جانے کا صاف راستہ مل جاتا ہے۔

تین پرتوں کا ESD تحفظ نظام

پہلی پرت کاؤنٹر ٹاپ ہے۔ HJSLab کی اینٹی سٹیٹک لیمینیٹ سطح کی مزاحمت 10^6 سے 10^9 اوہم کے درمیان ہے جو IEC 61340-5-1 کے عین مطابق ہے۔ زیادہ کنڈکٹو ہو تو شارٹ سرکٹ کا خطرہ، زیادہ مزاحم ہو تو چارج تیزی سے نہیں نکلتا۔ یہ رینج جامد بجلی کو آہستہ اور محفوظ طریقے سے ختم کرتی ہے۔

دوسری پرت گراؤنڈنگ کا بنیادی ڈھانچہ ہے۔ ہر HJSLab ESD بینچ میں پیتل کے رنگ ٹرمینلز اور سٹار واشر کے ساتھ مخصوص گراؤنڈنگ پوائنٹس ہوتے ہیں جو پینٹ اور آکسائیڈ پرتوں کو کاٹ کر دھات سے دھات کا ٹھوس رابطہ بناتے ہیں۔ ہر ٹانگ پر 10 ملی میٹر گراؤنڈنگ سٹڈ ہے۔ کام کی سطح پر کلائی پٹی اور آلات جوڑنے کے لیے بنانا جیک پورٹس بھی ہیں۔

تیسری پرت فرش ہے۔ HJSLab 10^9 اوہم سے کم مزاحمت والے کنڈکٹو ونائل فلورنگ یا ESD ایپوکسی کوٹنگ کی سفارش کرتا ہے۔ بینچ کا گراؤنڈنگ سسٹم فرش کی گراؤنڈنگ گرڈ سے جُڑ جاتا ہے اور آپریٹر سے بینچ سے فرش سے زمین تک مکمل سرکٹ بنتا ہے۔

PSQCA معیارات اور عملی باتیں

PSQCA نگرانی میں کام کرنے والی لیبارٹریز کے لیے ESD تعمیل دستاویزات ضروری ہیں۔ HJSLab ہر کھیپ کے ساتھ سطحی مزاحمت، گراؤنڈنگ تسلسل، اور چارج ختم ہونے کے وقت کے ٹیسٹ سرٹیفکیٹ فراہم کرتا ہے۔ بینچ فیکٹری میں IEC 61340-5-1 کے مطابق ٹیسٹ کیے جاتے ہیں۔

آرڈر دینے سے پہلے ایک اہم بات: اپنی عمارت کا گراؤنڈنگ سسٹم چیک کریں۔ پاکستان کی پرانی لیب عمارتوں میں گراؤنڈنگ خراب ہو چکی ہوتی ہے یا شروع سے صحیح نہیں لگائی گئی ہوتی۔ HJSLab کی تکنیکی ٹیم آپ کی سہولت کی گراؤنڈنگ سکیمیٹک کا ریموٹ جائزہ لے سکتی ہے۔

لاگت اور لاجسٹکس: سوژو سے پاکستان

یورپی سپلائرز کے ESD لیب بینچ عام طور پر HJSLab سے دو سے تین گنا مہنگے ہوتے ہیں۔ قیمت کا فرق معیار میں کمی کی وجہ سے نہیں بلکہ مینوفیکچرنگ کے پیمانے کی وجہ سے ہے۔ HJSLab کی سوژو فیکٹری ماہانہ ہزاروں بینچ یونٹ تیار کرتی ہے جو مغربی مساوی مصنوعات سے 30 سے 40 فیصد کم لاگت لاتی ہے۔ CPEC بنیادی ڈھانچے کی بدولت سوژو سے کراچی تک بحری شپنگ اب صرف 15 سے 18 دن لیتی ہے۔

اگر آپ کی پاکستان میں الیکٹرانکس لیبارٹری کو ESD کے مطابق ورک سٹیشنز کی ضرورت ہے تو عام فرنیچر پر انحصار نہ کریں۔ HJSLab سے رابطہ کریں اور اپنی مخصوص لیب کی ضرورت کے مطابق مکمل ESD تحفظ پلان حاصل کریں۔
